在自动化物流与工业生产领域，舵轮作为关键部件，对AGV、移动机器人等设备的性能有着重要影响。选对舵轮，能让设备运行更高效、稳定。但舵轮种类多样，参数复杂，如何精准选型？今天就为大家详细讲解。

一、舵轮的工作原理和类型

舵轮集成了驱动电机、转向电机、减速机等，实现了驱动与转向一体化。通过控制驱动电机转速和转向电机角度，能让设备完成前进、后退、转弯、平移等动作，大幅提升了设备在复杂环境中的机动性。根据应用场景和结构设计，舵轮主要分为以下几种类型：

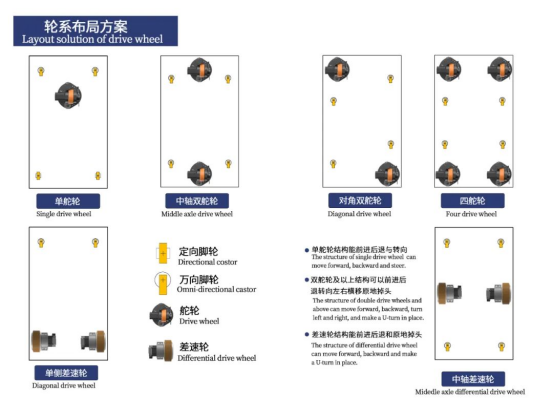

• 单舵轮：结构和控制相对简单，适合货物位置固定、路径不太复杂的场景，如简单的物料搬运。

• 双舵轮（中轴安装/对角安装）：额定载荷大，可驱动较重的AGV车，能实现左右平移、原地旋转等复杂动作，常用于对灵活性要求高的重载物流场景。

• 四舵轮及以上：运动控制复杂，但灵活性和稳定性极高，适用于对空间利用和操作精度要求苛刻的场景 。

二、选型前的准备工作

1. 明确应用场景：是在仓库、工厂车间，还是户外工地等？不同场景对舵轮的性能、防护等级等要求不同。比如，仓库内环境相对较好，对舵轮防护等级要求可能较低；户外工地则需要舵轮具备更高的防护性能，能适应灰尘、雨水等恶劣环境。

2. 确定负载要求：计算设备自身重量、最大承载货物重量，从而确定舵轮需要承受的总重量。同时，考虑是否有加速、爬坡需求，若有，需适当加大舵轮的拖拽载荷和承载载荷参数。

3. 规划运行速度：根据实际工作流程，确定设备的运行速度范围，确保所选舵轮的速度能满足要求，并有一定余量。

三、关键参数解读与选择

1. 速度：舵轮速度一般在60 - 70m/min，选择时要保证其大于设备设计行驶速度，以应对可能的加速、负载变化等情况。

2. 拖拽载荷：决定舵轮能否有力拖动车身和货物。通常按舵轮5 - 10S内加速到额定速度，且在平面无坡度路面的条件计算。若AGV需爬坡或追求更大加速度，要选更大型号舵轮；若设计速度慢、加速要求低，可选择拖拽载荷小于车体重量的舵轮 。

3. 承载载荷：表示舵轮能承受的重量，不能让其超过额定载荷。一般AGV车会配合承重轮，车体重量分布在舵轮和承重轮上，所以舵轮承载载荷是设计车体的参考数据 。

4. 电机类型

(1) 永磁直流有刷电机：启动力矩大，过载能力强，控制容易，广泛应用于工业电动车辆。但电刷存在，不适用于无尘、易燃易爆等特殊场合。汽车产线AGV常用。

(2) 交流异步电机：启动力矩大，过载能力强，环境适应性好，免维护。但属于感应电机，难控制，驱动器选型不易，停车AGV、激光导引叉车有应用。

(3) 直流无刷电机/交流永磁同步电机：控制方便，精度高，免维护。但过载能力差，适用于小负载、低惯量、高速运行场合，如液晶面板车间、无尘车间的分拣AGV 。

四、其他考虑因素

1. 机械结构尺寸

 舵轮高度：基本决定AGV小车最小高度，需结合设备整体高度要求选择。

 旋转半径：确定AGV小车安装面最小空间半径，要确保安装空间足够。

 轮径大小：影响AGV小车最高速度，与电机额定转速、减速齿轮比共同决定车速 。

2. 品牌与售后：选择知名品牌舵轮，质量和稳定性更有保障。同时，完善的售后服务体系很重要，能及时解决使用中的问题，降低维护成本和停机时间。

3. 成本考量：综合采购成本、使用成本（能耗、维护费用等），在满足性能需求前提下，选择性价比高的舵轮。

舵轮选型需综合多方面因素，看似复杂，实则有章可循。希望这篇文章能帮大家在选型时拨开迷雾，选出合适舵轮，让设备高效运行，为生产助力！如果在选型中有任何疑问，欢迎留言交流 。
